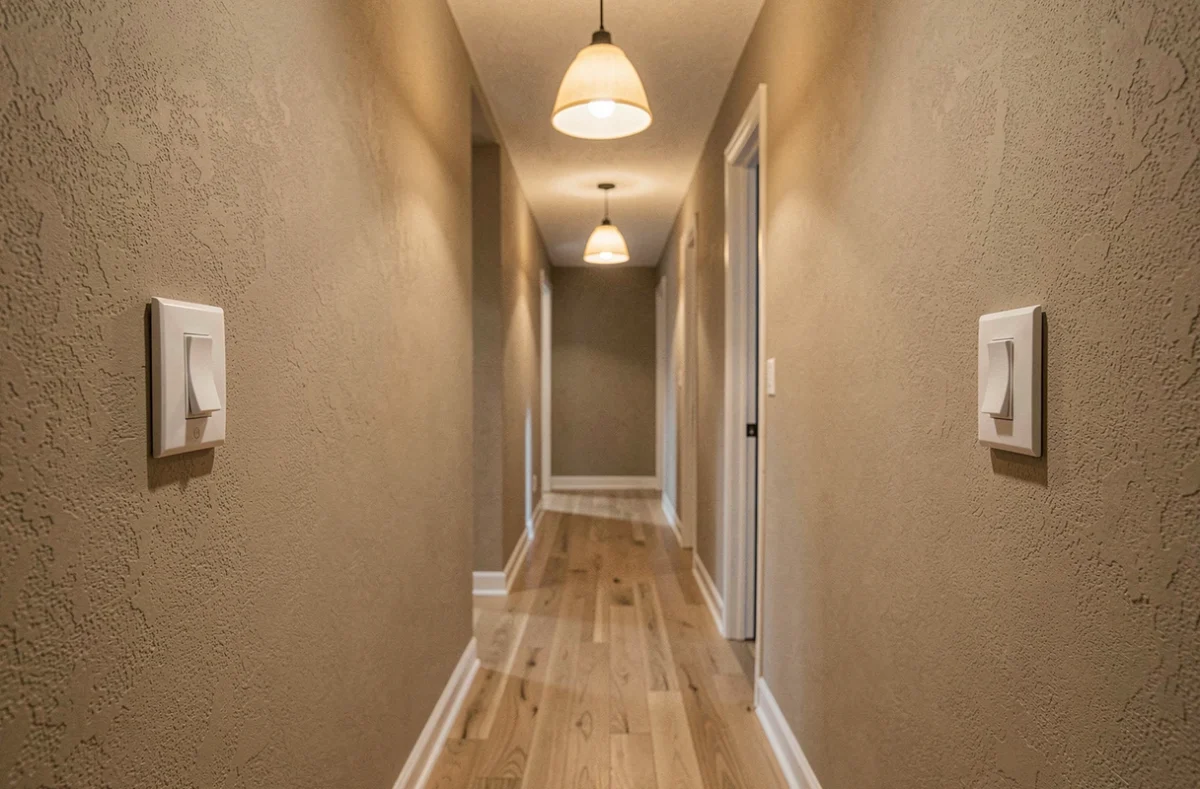

Le montage va-et-vient avec deux interrupteurs et deux lampes repose sur un mécanisme précis : le double va-et-vient. Chaque interrupteur embarque deux commutateurs indépendants dans un même boîtier, ce qui permet de piloter deux circuits d’éclairage distincts depuis deux points de commande. La confusion avec un simple va-et-vient doublé est fréquente, et elle mène à des erreurs de câblage qui font disjoncter le circuit ou laissent une lampe sans commande.
Double va-et-vient et norme NF C 15-100 : ce que la révision 2024 change pour vos circuits
La plupart des guides de câblage se concentrent sur le schéma sans mentionner le cadre réglementaire. La révision de la norme NF C 15-100, publiée en août 2024, est devenue obligatoire depuis le 1er septembre 2025 pour les constructions neuves et les rénovations totales.
Pour un projet de va-et-vient 2 interrupteurs / 2 lampes, plusieurs points de cette norme s’appliquent directement.
- Le logement doit comporter au moins 2 circuits d’éclairage distincts (dérogation possible pour les studios et T1 avec un seul circuit).
- Chaque circuit d’éclairage accepte un maximum de 8 points lumineux, protégé par un disjoncteur de calibre maximal 16 A.
- La section minimale du câble reste fixée à 1,5 mm² pour l’éclairage, et chaque point lumineux au plafond doit être raccordé via une boîte de connexion de type DCL.
- Un conducteur de protection (terre, fil vert/jaune) est systématiquement exigé sur les circuits d’éclairage.
Si vos deux lampes sont raccordées sur le même circuit, elles comptent pour 2 des 8 points lumineux autorisés. En revanche, si votre tableau électrique ne dispose que d’un seul circuit d’éclairage et que vous êtes en rénovation globale, il faudra en créer un second avant de câbler votre double va-et-vient.
Principe du câblage double va-et-vient : 6 bornes, 4 navettes, 2 retours lampe
Un interrupteur double va-et-vient possède six bornes, réparties en deux groupes de trois. Chaque groupe fonctionne comme un va-et-vient simple : une borne commune (marquée L ou P) et deux bornes de navette.
Le principe reste le même que pour un va-et-vient classique, mais doublé. Chaque circuit lumineux dispose de sa propre paire de navettes, ce qui rend les deux commandes totalement indépendantes. Actionner l’interrupteur du circuit 1 n’a aucun effet sur le circuit 2.
Repérage des fils par couleur
Le code couleur facilite le câblage et limite les inversions. La phase arrive en rouge ou marron sur la borne commune du premier interrupteur. Les navettes du circuit 1 utilisent une couleur (orange, par convention), celles du circuit 2 une autre (violet est courant). Les retours lampe, qui partent de la borne commune du second interrupteur vers chaque luminaire, sont généralement en noir. Le neutre (bleu) et la terre (vert/jaune) vont directement au luminaire sans passer par les interrupteurs.
Un point souvent négligé : sur le premier interrupteur double, les deux bornes communes (L) reçoivent toutes les deux la phase. On utilise un shunt, un petit pont métallique, pour relier ces deux bornes L entre elles et distribuer la phase aux deux circuits depuis un seul fil d’alimentation.
Schéma de branchement va-et-vient 2 interrupteurs 2 lampes : les connexions poste par poste
Avant toute intervention, coupez le disjoncteur général et vérifiez l’absence de tension avec un multimètre ou un VAT. Ce n’est pas une précaution optionnelle.
Premier interrupteur (côté phase)

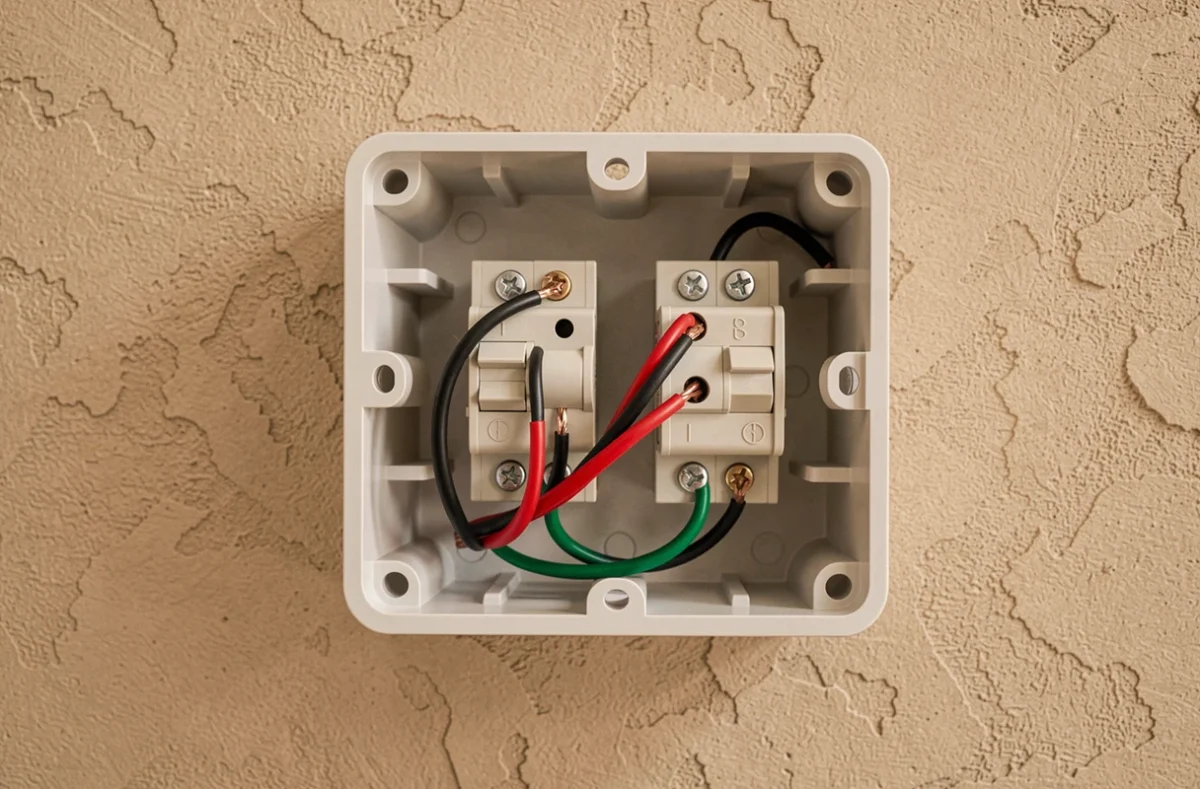

Raccordez le fil de phase (rouge) sur la borne commune L du premier groupe. Posez le shunt entre les deux bornes L pour alimenter le second groupe. Connectez les deux navettes du circuit 1 (orange) sur les bornes 1 et 2 du premier groupe, puis les deux navettes du circuit 2 (violet) sur les bornes 1 et 2 du second groupe.
Second interrupteur (côté lampes)
Raccordez les navettes du circuit 1 (orange) sur les bornes 1 et 2 du premier groupe. Raccordez les navettes du circuit 2 (violet) sur les bornes 1 et 2 du second groupe. Sur chaque borne commune L, connectez un retour lampe distinct : un fil vers la lampe 1, un autre vers la lampe 2.
Au niveau des luminaires
Chaque lampe reçoit son retour lampe (depuis le second interrupteur), le neutre (bleu, tiré directement depuis la boîte de dérivation ou le tableau) et la terre (vert/jaune). Le neutre ne transite jamais par un interrupteur : il rejoint le luminaire en ligne directe.
Erreurs de câblage fréquentes sur un double va-et-vient et diagnostic
L’erreur la plus répandue est l’inversion entre navettes des deux circuits. Si vous branchez une navette du circuit 1 sur une borne du circuit 2, les deux lampes réagissent de façon erratique : l’une s’allume quand l’autre s’éteint, ou les deux restent figées dans le même état.
Le diagnostic est simple : si une seule lampe dysfonctionne, le problème se situe sur son circuit (navettes ou retour lampe). Si les deux lampes se comportent de manière liée alors qu’elles devraient être indépendantes, c’est un croisement de navettes entre les deux groupes.
Autre piège : oublier le shunt entre les deux bornes L du premier interrupteur. Sans ce pont, un seul circuit reçoit la phase. La seconde lampe reste éteinte en permanence, quel que soit l’état des interrupteurs. Un test au multimètre en position voltmètre (courant rétabli, avec précaution) sur la borne L du second groupe confirme immédiatement l’absence de tension.
L’absence de conducteur de terre sur les luminaires ne provoque pas de dysfonctionnement visible, mais elle constitue un défaut de conformité à la NF C 15-100 et un risque réel en cas de défaut d’isolement sur le luminaire. Un montage fonctionnel n’est pas forcément un montage conforme.
Le double va-et-vient reste un câblage accessible pour un bricoleur méthodique, à condition de traiter chaque circuit comme un va-et-vient indépendant et de respecter rigoureusement le code couleur. Un marquage au ruban adhésif sur chaque fil avant de les passer dans les gaines évite la majorité des inversions au moment du raccordement.
