Le diamètre d’un tuyau acier désigne une dimension nominale, pas une mesure physique directe. Un tube annoncé en DN 50, par exemple, n’a ni 50 mm de diamètre extérieur ni 50 mm de diamètre intérieur. Cette distinction entre désignation et cote réelle est la première source d’erreur lors d’une commande ou d’un raccordement.

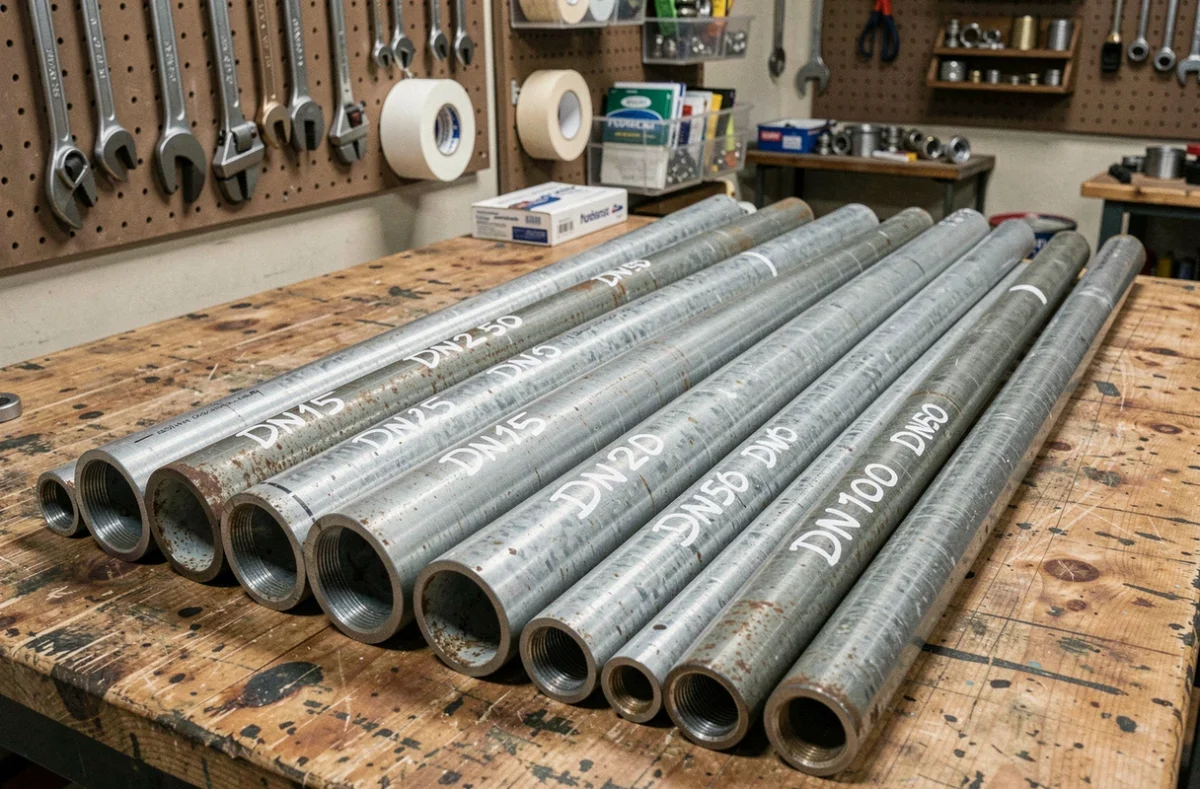

DN, NPS et diamètre extérieur réel : trois valeurs à ne pas confondre
Le diamètre nominal (DN) est un identifiant normalisé exprimé en millimètres. Il sert à classer les tubes par taille, mais il ne correspond à aucune cote mesurable sur le tube lui-même. Son équivalent anglo-saxon, le NPS (Nominal Pipe Size), fonctionne en pouces selon la même logique.
Le diamètre extérieur réel, lui, est une dimension physique fixe pour chaque DN. Un tube DN 25 (NPS 1 pouce) présente un diamètre extérieur réel de 33,7 mm, et non de 25 mm. Un tube DN 50 (NPS 2 pouces) affiche un diamètre extérieur de 60,3 mm.
Le diamètre intérieur, en revanche, varie selon l’épaisseur de paroi. Deux tubes de même DN peuvent donc avoir des sections de passage différentes. C’est cette section intérieure qui détermine le débit et les pertes de charge dans une installation sous pression.
Épaisseur de paroi et schedule : ce qui change la résistance à la pression
L’épaisseur de paroi se mesure en millimètres et conditionne directement la tenue mécanique du tube. À diamètre extérieur identique, une paroi plus épaisse réduit le diamètre intérieur et augmente la résistance à la pression interne.
Le système de classification par « schedule » (SCH) standardise ces épaisseurs. Les deux schedules les plus courants en construction et en industrie sont le Schedule 40 et le Schedule 80. Le Schedule 80, plus épais, convient aux lignes haute pression, tandis que le Schedule 40 couvre la majorité des usages courants (distribution d’eau, chauffage, gaz basse pression).
Il existe aussi des désignations simplifiées :
- STD (Standard) : épaisseur de paroi standard, identique au Schedule 40 pour les DN courants jusqu’à DN 250 environ.
- XS (Extra Strong) : paroi renforcée, alignée sur le Schedule 80 pour les mêmes tailles.
- XXS (Double Extra Strong) : paroi très épaisse, réservée aux applications industrielles à très haute pression ou forte contrainte mécanique.
Avant de choisir un schedule, il faut connaître la pression de service prévue et la température du fluide transporté. Un surdimensionnement de l’épaisseur engendre un surcoût en matière et en poids, tandis qu’un sous-dimensionnement compromet la sécurité de l’installation.
Acier noir, galvanisé ou soudé : le diamètre ne suffit pas à définir un tube
Deux tubes de même diamètre et de même épaisseur ne sont pas interchangeables si leur traitement de surface ou leur mode de fabrication diffèrent. Le tube acier noir, sans revêtement protecteur, s’utilise en chauffage, en structure ou pour le transport de gaz. Il rouille au contact prolongé de l’eau et ne convient pas aux réseaux d’eau potable.
Le tube acier galvanisé, recouvert d’une couche de zinc, résiste à la corrosion et a longtemps été le standard en distribution d’eau sanitaire. En rénovation, il reste fréquent de tomber sur des colonnes galvanisées dont le diamètre conditionne le raccordement. Le remplacement impose alors de relever le DN exact pour assurer la compatibilité avec les raccords existants.
Le tube soudé (ERW, par résistance électrique) représente la majorité de la production pour les diamètres courants en construction. Le tube sans soudure, fabriqué par perçage d’un bloc plein, est réservé aux applications sous forte contrainte (pipelines, chaudières industrielles). À DN identique, le tube sans soudure offre une meilleure homogénéité de paroi, ce qui peut influencer le choix en milieu industriel.
Diamètre tuyau acier et matériaux alternatifs : un contexte qui a changé
Le dimensionnement en acier reste la référence pour les réseaux de gaz, les structures porteuses, la protection incendie (sprinklers conformes à la norme EN 10255) et les circuits industriels haute température. En revanche, pour la distribution d’eau chaude sanitaire et le chauffage domestique, le paysage a évolué.
Le multicouche et le PEX prennent des parts de marché significatives depuis plusieurs années. Selon un rapport de marché 2025 sur l’hydrodistribution et le plancher chauffant, le multicouche a gagné plus de 30 % de parts de marché en quatre ans sur ce segment, porté par la rénovation et l’approche « système » (tubes, raccords et outillage intégrés).
Pour un projet domestique de chauffage ou d’eau chaude, le choix du diamètre acier doit donc être replacé dans ce contexte : l’acier galvanisé n’est souvent plus le matériau par défaut. Les bureaux d’études dimensionnent de plus en plus en multicouche ou PEX, avec des correspondances de diamètre différentes de celles de l’acier.
Méthode de sélection du diamètre selon l’usage
Le bon diamètre dépend de trois paramètres liés entre eux : le débit requis, la pression disponible et les pertes de charge acceptables sur la longueur du réseau. Un diamètre trop faible augmente la vitesse du fluide, génère du bruit et accélère l’usure. Un diamètre trop large alourdit le coût et complique la pose.
Voici les critères à vérifier avant de valider un diamètre :
- Le débit de pointe prévu (nombre de points de puisage simultanés en sanitaire, puissance calorifique en chauffage).
- La pression d’alimentation en amont et la perte de charge linéaire admissible par mètre de conduite.
- Les normes applicables au réseau concerné (gaz, incendie, eau potable), qui imposent parfois un DN minimal.
- La compatibilité avec les raccords, vannes et équipements déjà en place, particulièrement en rénovation où le DN existant dicte souvent le choix.
En rénovation, la stratégie de remplacement influe directement sur le diamètre retenu. Remplacer un tronçon galvanisé par du multicouche de même capacité hydraulique ne revient pas à reprendre le même DN : les correspondances entre systèmes nécessitent un calcul de section intérieure, pas une simple lecture d’étiquette.
Le diamètre d’un tuyau acier n’est jamais un choix isolé. Il s’inscrit dans un ensemble de contraintes (pression, débit, norme, matériau, raccordement existant) dont aucune ne peut être ignorée sans risquer un dysfonctionnement ou une non-conformité.
